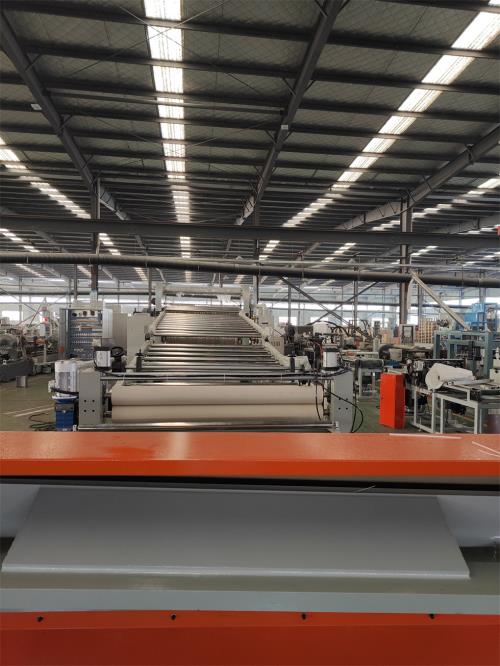

PE片材生產線 突破創新引領行業 (二)JDL-75D雙螺桿擠出機 1、D型高扭矩減速箱高扭減速箱,減速及扭矩分配部分合為一體,結構緊湊;輸出軸轉速:800rpm;輸入軸轉速:1480rpm;滾針軸承選擇日本“IKO”,軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承;齒輪采用優質合金材料,精度按ISO1328-1995圓柱齒輪精度制造,齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整,保證齒輪強度,齒向載荷均勻,強度高,噪音低,振動低;潤滑油型號為:150#中負荷齒輪油(油品需客戶自購) 2)減速箱冷卻系統;油泵功率:1.1kw;采用環保風冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統3、主機1)四級交流電機;功率:132kw;“猛特”電機“三晶或羅賓康”變頻調速器4、螺桿:特殊螺桿1)直徑:φ71mm;PE片材生產線 突破創新引領行業 長徑比48:1;螺桿為積木式結構;分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊;
螺桿組件串聯式排列組合;2)芯軸:采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA,調質硬度HB300-350;螺紋元件與芯軸為漸開線聯接;強度高,承載負荷大,拆裝組合方便;3)螺紋元件材質為優質高速工具鋼6542,高溫真空淬火熱處理;整體硬度:HRC60-64;螺桿元件通過加工中心制作,由曲面成型磨加工;5、料筒1)材質:45#鋼為基體,∞內孔采用優質雙合金襯套;共十二節,L=290mm/節,第一節筒體為進料筒體,第六節筒體為自然排氣,第十節筒體為抽真空;其余筒體為閉口筒體,筒體采用軟水冷卻;PE片材生產線 突破創新引領行業 2)加熱區段:進料區不加熱,其他采用優質鑄鋁加熱器。6、水冷卻系統1)水泵泵電機功率:0.75kw;自動控水電磁閥;手動閥用銅閘閥控制;加大水流量,2)采用環保風冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統3)不銹鋼水箱必須要放-30度防凍液(防凍液乙二醇)假如不按照規定放防凍液,會導致鋁制冷卻器漏水,不在保修內7水循環真空泵,1)水循環真空泵功率:2.2KW,真空泵采用環保冷卻系統(環保型:發明專利號:CN201911312115.3)不需要接外循環水冷卻,不用徘外水; 8、液壓板式換網:1)換網器,板式過濾自動換網器,流量截面為圓形;2)液壓缸、液壓站等一套,采用YA-N46抗磨46#液壓油;(油品需客戶自行采購)(三)片材模具:出料有效寬度1650mm;制品寬度1500mm;制品厚度2-4mm,單邊堵頭150mm,要求手搖調整,模頭材料:P20鋼材,采用不銹鋼加熱棒;模頭流面鍍硬鉻處理。(四)三輥壓光機JDL-1800 PE片材生產線 突破創新引領行業 《一套》1、機架采用型鋼焊接而成,有較高的鋼性。整個機架由兩件墻板、頂聯接板及底座組成,各安裝面均經過機械加工,以確保安裝精度。形式:直立式2、減速箱、電動機本機采用輥筒獨立傳動,每個輥筒軸端均配有一傳動減速箱,傳動平穩、噪音低、效率高,結構緊湊。電動機采用交流電機,功率:2.2kw×3臺;三輥線速度為0-6米分鐘3) 輥筒1) 輥筒直徑:上輥φ450mm /中輥φ450mm/(花紋)下輥φ450mm(花紋),輥面寬度1800mm2)

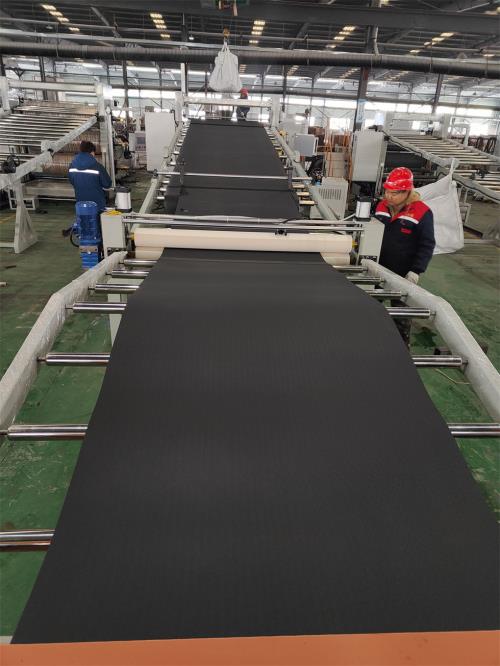

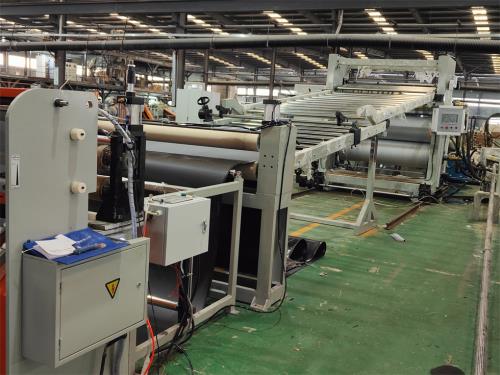

輥筒控溫水進出口徑:11/4”輥筒圓度:0.005mm,輥筒同軸度:φ0.012mm,輥筒表面粗糙度:Ra0.025μm,輥筒外圓表面淬硬HRC55~60,淬硬深度3~5mm;輥筒表面鍍硬鉻,t=0.08~0.103) 輥筒壁厚:35mm,輥筒軸承組:采用日本NSK耐高溫雙列圓柱滾子調心軸承,軸承座:結構為剖分式,以便快速更換輥筒。上蓋上開潤滑孔,方便維護。PE片材生產線 突破創新引領行業 4、輥筒調距裝置1) 輥筒上下采用電動渦輪蝸桿升降。微調為手動,并兩端可單獨調節,調節范圍0-70mm,2) 輥筒間隙調整采用絲桿結構,手動微調,微調范圍:1-5mm,5、移動組件1) 整個移動組件由傳動系統、滾輪升降組件等組成, 傳動電機功率:0.37kw,采用雙級減速器傳動,移動平穩,亦可手動微調2) 二輥前后移動導軌要求長度為:1500mm;導軌上要有預留固定孔;方便在客戶現場安裝膨脹螺絲(五)輥筒控溫裝置(三組/套)模溫機 1) 輥筒的控溫由水溫控制箱來完成,最高控制油溫90℃ 2)水泵泵電機功率:1.5kw;自動控水電磁閥;手動閥用銅閘閥控制;加大水流量,(六)冷卻牽引切邊裝置1) 牽引電機功率:1.5kw, 壓輥為橡膠輥,主動輥為橡膠輥牽引 牽引輥直徑:φ150mm牽引被動輥有效提升距離為:50mm 2) 托架總長8米.,分兩段,PE片材生產線 突破創新引領行業 方管結構。過渡冷卻輥材質:φ63不銹鋼,輥面寬度1800m3) 兩側兩把切刀可有效切除廢料,使片材達到所需要的寬度,安裝刀片的刀桿上帶鍵槽;方便統一調整刀的角度(七)JDL-1800剪板機1) 最大剪板寬度:1800mm.最大厚度:6mm,剪切速度,60次/分。剪板方式:機械剪板,電機功率2.2kw(定制) 2)平下料平臺1800×2000mm,上門鋪不銹鋼
