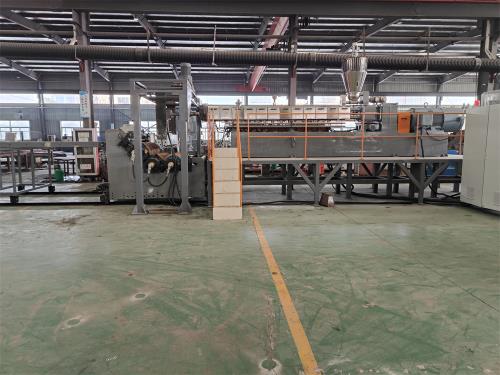

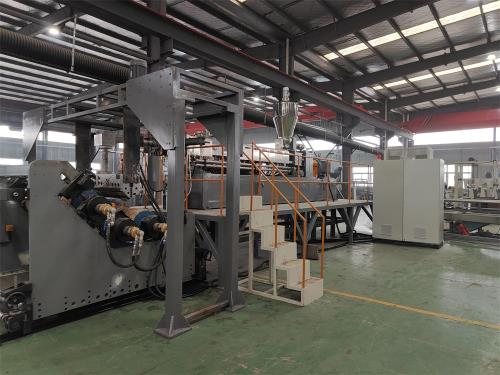

片材卷材生產線_片材卷材生產線_佳德JDL-130單螺桿片材擠出生產線一、系統機組技術參數Ⅰ、機器顏色:主機為:公司標色;電柜為:電腦色;防護罩:黃色Ⅱ、擠出工藝:單螺桿喂料機----JDL-130單螺桿擠出機------液壓板式換網器---熔體泵---模具接口---擠出機模具----三輥壓光機----三輥模溫機------托架冷卻----冷卻牽引切邊裝置----計米器----雙工位收卷機----主機采用:PLC控制Ⅲ、加工物料:PEl 產品要求:厚度.0.6-2mm,公差±0.1;制品寬度:1200mm片材卷材生產線產 能:200-400公斤/小時(注意事項:取決于客戶的配方、工藝、生產條件)二. 技術配置(一)雙螺桿喂料系統1)雙螺桿喂料機;
電機功率:1.1kw;“三晶或羅賓漢”變頻調速器;(二)JDL-130擠出機1、減速箱:采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置,設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范,輸出軸采用高強度42CrMo,其他齒輪和軸類零件采用高強度20CrMnTi材料;齒輪經滲碳、淬火、磨齒工藝加工,齒輪精度高、硬度高;齒輪精度為GB10095-88,6級,齒面硬度在HRC-54~62,在空心輸出軸前端配置推力軸承,承受螺桿工作時的軸向推力,片材卷材生產線整機體積小、承載能力高,傳動平穩、噪聲低、效率高。當油位低于油標位置時,請?zhí)砑又胸摵晒I(yè)齒輪油L-CKC220或L-CKC320(油品需客戶自行采購)采用環保風冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統2、主電機::1)交流電機;功率:110kw;“利多”電機“三晶或羅賓漢”變頻調速器。3、螺桿1)直徑:φ130mm;長徑比:32:1;材質為38CrMoALA氮化處理,氮化HRC65-70,深0.6-0.75mm,脆性不大于II級。螺桿表面鍍硬鉻處理;排氣孔之前1M長的螺桿表面螺棱噴硬質合金,提高耐磨度。4、料筒1)材質為38CrMoALA氮化處理,氮化HRC65-70,深0.6-0.75mm,脆性不大于II級;2)螺筒采用水冷卻;筒體上開槽,盤銅管,片材卷材生產線通冷卻水;螺筒上加防護罩,不銹鋼材質;加熱區段:采用優質鑄鋁加熱器7、液壓板式自動換網系統:1)位置:固定位置在機筒出料端和機頭之間;
3)液壓缸、液壓站等一套,采用YA-N46抗磨46#液壓油;(油品需客戶自行采購)(三)計量泵1)規格:JDL-200cc,驅動功率11Kw電機,變頻控制,“三晶或羅賓漢”變頻器,計量泵最高轉數 0-60轉/分2)計量泵與減速箱連接,采用萬向聯軸器,泵的入口及出口各配一個壓力傳感器,(四)片材模具:產品要求:厚度1-3mm,公差±0.1;制品寬度:1200mm 1) 出料有效寬度1350mm;制品寬度1200mm;制品厚度1-3mm,模頭材料:P20鋼材, 模頭流面鍍硬鉻處理(五)三輥壓光機JDL-1500 《一套》1、機架:采用型鋼焊接而成,有較高的鋼性。整個機架由兩件墻板、頂聯接板及底座組成,各安裝面均經過機械加工,以確保安裝精度。2、減速箱、電動機:本機采用輥筒獨立傳動,片材卷材生產線每個輥筒軸端均配有一傳動減速箱,傳動平穩、噪音低、效率高,結構緊湊。電動機采用伺服電機,功率:2.2 kw×3臺;三輥線速度為0-8米分鐘3、輥筒組件1) 輥筒直徑:上輥φ400mm /中輥φ400mm/下輥φ400mm,輥面寬度1500mm2) 輥筒,輥筒控溫水進出口徑:11/4”輥筒圓度:0.005mm,輥筒同軸度:φ0.012mm輥筒表面粗糙度:Ra0.025μm,輥筒外圓表面淬硬HRC55~60,淬硬深度3~5mm;輥筒表面鍍硬鉻,t=0.08~0.10,輥筒壁厚:30mm4、輥筒調距裝置1) 輥筒上下采用電動渦輪蝸桿升降。微調為手動,并兩端可單獨調節,調節范圍0-70mm,2) 輥筒間隙調整采用絲桿結構,片材卷材生產線手動微調,微調范圍:1-5mm,刻度盤指示5、移動組件1) 整個移動組件由傳動系統、滾輪升降組件等組成,傳動電機功率:0.37kw采用雙級減速器傳動,移動平穩,亦可手動微調2)三輥前后移動導軌要求長度為:1500mm;導軌上要有預留固定孔;方便在客戶現場安裝膨脹螺絲(六)輥筒控溫裝置(一組/套)模溫機1) 輥筒的控溫由水溫控制箱來完成,最高控制油溫90℃2)水泵泵電機功率:1.5kw;自動控水電磁閥;手動閥用銅閘閥控制;加大水流量,(七)冷卻牽引切邊裝置1) 牽引電機功率:0.55kw,壓輥為橡膠輥,主動輥為橡膠輥牽引,牽引輥直徑:φ150mm,牽引被動輥有效提升距離為:50mm 2) 片材卷材生產線托架總長12米.,平托架,方管結構。過渡冷卻輥材質:φ63不銹鋼,輥面寬度1100mm3) 兩側兩把切刀可有效切除廢料,使片材達到所需要的寬度,備用4把刀;刀架能上下收縮;安裝刀片的刀桿上帶鍵槽;方便統一調整刀的角度(八)JDL-1500剪板機1) 最大剪板寬度:1200mm.最大厚度:6mm,剪切速度,60次/分。剪板方式:機械剪板,電機功率1.5kw(定制)2)寬:1200mm長度:2000mm,45度滾輪接料平臺片材擠出機 http://m.0510wdpx.com/contents/118/81.html
